SIEMENS PLC SCADA SERA OTOMASYONU I, PWM VE ANALOG DEĞER OKUMA

Bu projede Siemens PLC ile Sera Otomasyon Scada sistemi incelendi. Analog değer okuma (gerçek PLC'de IW64 kanalından okunan değer burada simülasyon üzerinden MW70 gibi alanlar kullanılarak girildi), PWM modülü kullanarak step motor kontrolü işlendi. Scada işlemi WinCC RT Advanced kullanılarak yapılmış oldu.

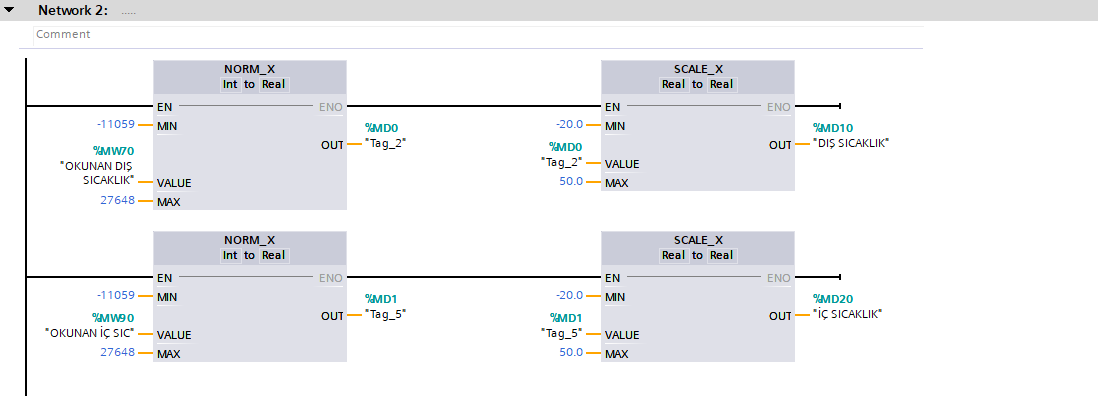

Burada önemli olan şeylerin başında analog değerlerin Norm_X ve Scale_X kullanarak normalize edilmesi gerekmektedir. Norm_X, Siemens PLC'de, belirli bir giriş aralığını (örneğin, bir sensörden gelen değerleri) 0 ile 1 arasına normalleştirmek için kullanılan bir fonksiyondur. Scale_X normalleştirilmiş bir değeri (0-1 aralığındaki) belirlenen gerçek dünya aralığına (örneğin, sıcaklık 0-100°C gibi) ölçeklendirmek için kullanılan bir fonksiyondur. Process aşağıdaki gibidir:

Diğer bir önemli olan husus da dijital çıkışlardan birinden PWM çıkışı elde etmek. Projede PWM diğeri kullanıcı tarafından girilmekte olup 0-100 aralığında Q0.0 çıkışından değer alınmış olundu. Burada ilgili PWM çıkışı alabilemek için yapılan ayarlar şöyle:

Proje içerisinde oluşturulan Sıcaklık blogunda yapılan işlemler ise şu şekilde;

Projenin diğer modüllerinde karşılaştırma, değerleri düzenlendirme işlemleri gerçekleştirildi. Proje, farklı modüller geliştirilmeye devam edilecektir.
